模式類別：一維水理模式
模式名稱：HEC-RAS
(一)模式介紹
HEC-RAS 程式目前可執行一維定量流、一二維變量流水理模式演算，另可進行輸砂及動床模式演算等功能，環境分析可執行河川水溫及水質等模式演算。HEC-RAS 模擬系統為水文工程中心所發展「下一代」(Next Generation，簡稱NexGen)水文工程軟體之一部份。NexGen 包含降雨逕流分析、河川水理分析、水庫系統模擬、洪災損失分析及水庫操作之即時河川預報。
HEC-RAS 係為提供多項工作與使用者間交互使用網路環境而設計之完整系統軟體。此系統包含使用者圖形介面(Graphical User Interface，簡稱GUI)、單獨之水理分析單元、資料儲存與管理功能及圖表製作之輔助功能。
HEC-RAS 系統最終將包含三個一維水理分析單元，即水面剖線計算、變量流流模擬及動床輸砂計算。該三個分析單元均使用相同之河川幾河特性資料及相同之水理計算程序。除上述三個水理分析單元之外，HEC-RAS 尚可使用計算完成之水面剖線進行數種不同之水理設計。目前之HEC-RAS 版本具有定量流與變量流之水面剖線演算功能(詳圖1)。
(二)程式功能簡介
- 使用者介面(User Interface)
- 檔案管理(File Management)
- 資料輸入及編輯(Data Entry and Editing)
- 水理分析(Hydraulic Analyses)
- 輸入資料與輸出資料之圖表展示(Tabulation and Graphical Displays of Input and Output Data)
- 圖表資料列印(Reporting Facilities)
- 線上求助諮詢(On-line Help)
- 水理演算單元
- 定量流水面剖線(Steady Flow Water Surface Profiles)
- 變量流模擬(Unsteady Flow Simulation)
- 輸砂/動床演算(Sediment Transport/Movable Boundary Computations)
(三)資料儲存與管理

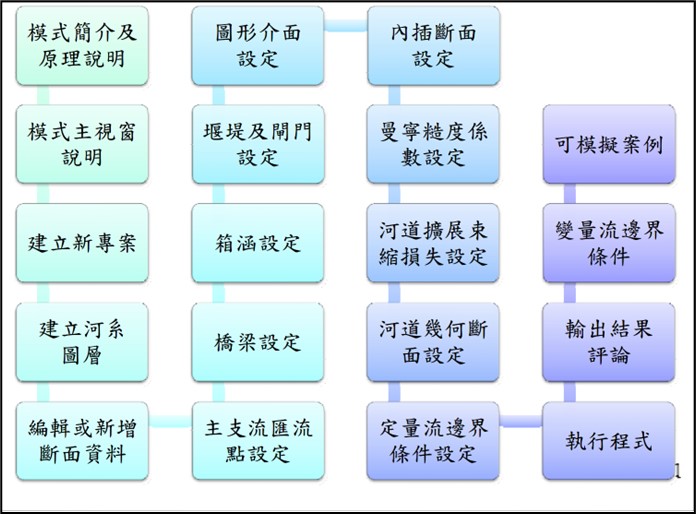

圖1 一維水理演算流程
